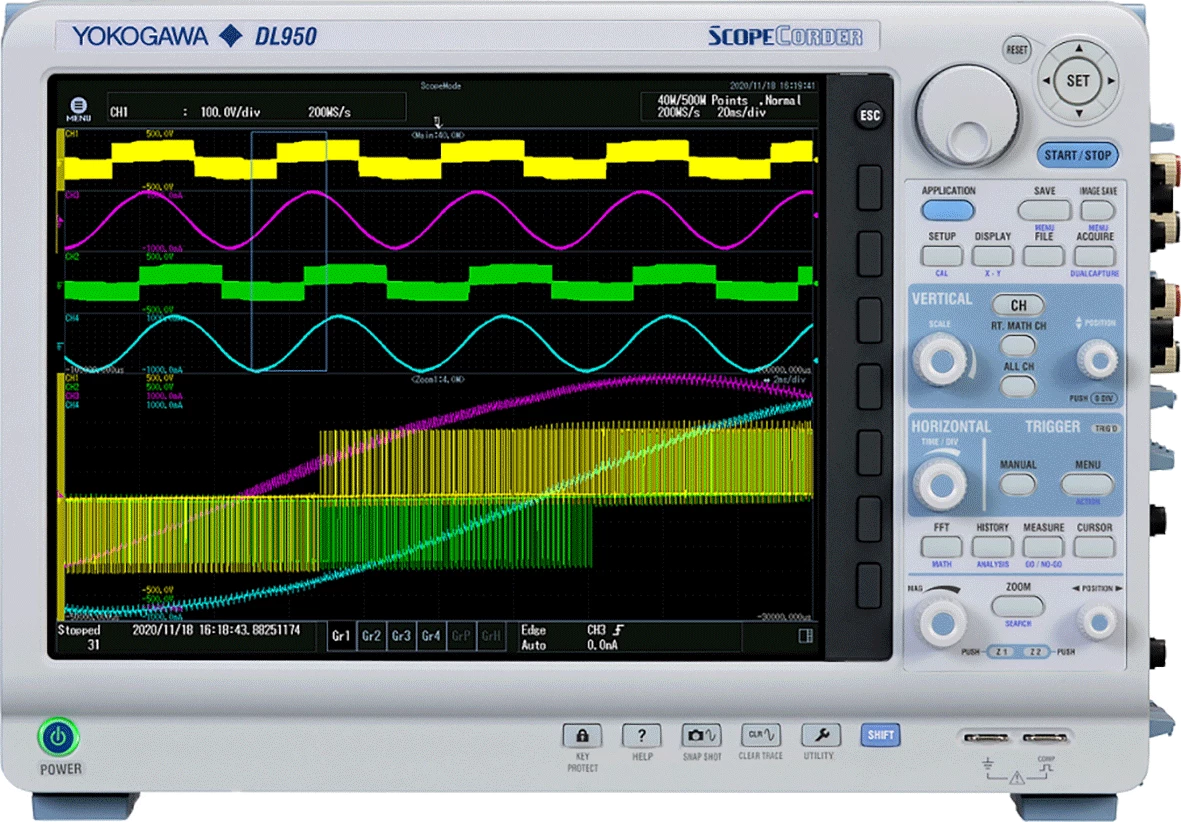

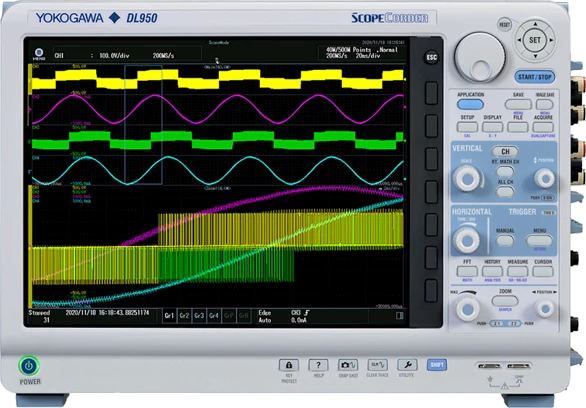

Yokogawa DL950

Jedinstvena kombinacija osciloskopa sa mešovitim signalima i prenosivog snimača podataka, idealna za merenje brzih prolaznih događaja i dugoročnih trendova.

Ključne karakteristike:

• Visoka brzina uzorkovanja: 200 MS/s
• Brzi prenos podataka: do 10 Gbps preko Ethernet veze – omogućava snimanje do 20 MS/s direktno na PC u realnom vremenu
• Izolovani moduli i višekanalna sinhronizacija
• Do 160 sinhronizovanih kanala merenja
• Veliki ekran od 12.1” (1024×768 piksela) – osetljiv na dodir, za jednostavno i intuitivno upravljanje
• Funkcija dvostrukog uzorkovanja (Dual Capture) – snimanje na dvema različitim brzinama uzorkovanja istovremeno
• Višestruke brzine uzorkovanja po kanalu – štedi memoriju i ubrzava prenos podataka
• Funkcija istorije – omogućava pretragu i pronalaženje prethodno sačuvanih talasnih oblika
• Snažna otpornost na šumove – tačno merenje čak i blizu izvora električne energije
• Zabeleženi formati podataka: Binary (.WDF), MATLAB (.MAT), text (.CSV)

Modularnost i proširivost:

• Broj slotova za module: 8
• Dostupno preko 20 različitih modula za: napon, temperaturu, ubrzanje, naprezanje itd.
• Izolovani moduli 14-bit / 200 MS/s – hvataju brzo menjajuće signale oko napajanja/invertora

Režimi i opcije analize:

• Režim snimača (Recorder mode) – podešavanje trajanja i intervala uzorkovanja
• Analiza automobilskih serijskih magistrala: CAN FD, CAN, LIN, SENT – vizualizacija u kombinaciji sa parametrima poput napona i temperature
• Matematičke kalkulacije u realnom vremenu (/G03, /G05, /MT1) – prikaz rezultata direktno na ekranu
• Analiza motora dq (/MT1) – Park i Clarke transformacije, analiza efikasnosti i snage motora
• Analiza snage i harmonika (/G05, /MT1) – pogodna za EV i sisteme sa motorima na baterije
• Računanje ugla rotacije (/G03, /G05, /MT1) – iz impulsa enkodera

Skladištenje i sinhronizacija:

• Interni SSD od 512 GB (/ST1 ili /ST2 opcija) – kontinuirano snimanje pri do 2 MS/s
• 8 Gpoints memorije (/M2 opcija) – do 20 sekundi kontinuiranog snimanja pri 200 MS/s
• Flash akvizicija (/ST2) – do 20 MS/s, 100 puta brža od prethodnog modela
• Sinhronizacija više uređaja (/C50) – do 160 kanala, potpuno sinhronizovano pokretanje i uzorkovanje
• Vremenska sinhronizacija IEEE1588, IRIG, GPS (/C35, /C40)

Fizičke karakteristike:

• Dimenzije: 375 mm (Š) × 259 mm (V) × 202 mm (D)
• Težina: oko 7,5 kg
• Rad sa USB mišem, tastaturom i eksternim štampačem
