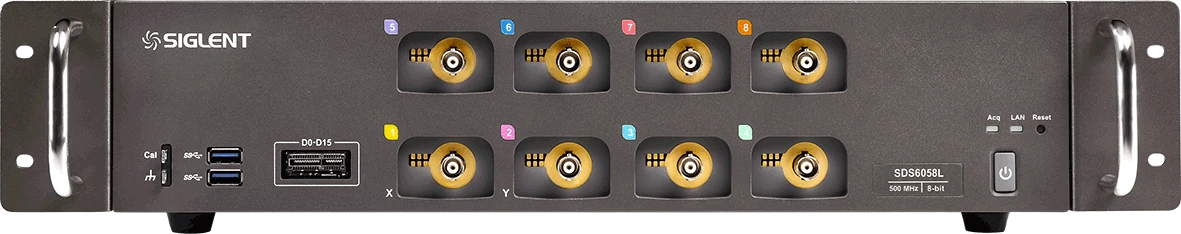

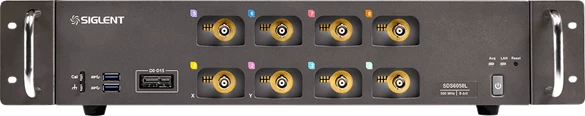

Siglent SDS6000L serija

• 8 ili 4 analogna kanala + 1 eksterni okidač. Dizajniran za proširenje – moguće je povezati više jedinica u sistem za prikupljanje podataka sa do 512 kanala.
• Maksimalna širina pojasa do 2 GHz sa brzinom uzorkovanja od 5 GSa/s (10 GSa/s ESR) po kanalu.
• Nizak šum
• Podesiva vertikalna skala od 0,5 mV/div do 10 V/div.

SPO tehnologija:

• Brzina osvežavanja talasnih oblika do 170.000 wfm/s u normalnom režimu i do 750.000 wfm/s u sekvencijalnom režimu.
• Podrška za 256 nivoa intenziteta sa prikazom u bojama prema temperaturi.
• Ukupna dužina zapisa do 500 miliona tačaka (Mpts) za sva 4 kanala zajedno.
• Digitalni sistem okidanja (trigger).

Inteligentni trigeri:

• Edge (ivica), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (šablon), Qualified, N-ti ivica, Setup/hold, Delay i Video (sa podrškom za HDTV).
• Zone Trigger olakšava korišćenje naprednih okidanja.

Serijska okidanja i dekodiranje:

• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester.

Segmentirano prikupljanje podataka (sekvencijalni režim):

• Maksimalna dužina zapisa se deli na više segmenata (do 80.000), prema korisnički definisanim uslovima okidanja, sa vrlo kratkim „mrtvim“ intervalom između segmenata za hvatanje relevantnih događaja.

Funkcija snimanja istorije talasnog oblika:

• Maksimalna dužina snimka do 80.000 frejmova.

Automatska merenja:

• Više od 50 različitih parametara, sa podrškom za statistiku kroz histogram, praćenje, trendove, Gating merenja, kao i merenja u režimima matematike, istorije, memorije i referenci.

Matematičke funkcije:

• 4 matematička traga sa podrškom za 8 Mpts FFT, sabiranje, oduzimanje, množenje, deljenje, integraciju, diferencijaciju, kvadratni koren i druge, uz ugrađeni uređivač formula.

Napredne funkcije analize podataka:

• Pretraga, navigacija, digitalni voltmetar, brojač, histogram talasnog oblika, analiza snage i analiza oka/jitter-a.
• Opcionalno 16 digitalnih kanala.
• Generator funkcija i proizvoljnih talasnih oblika do 25 MHz, sa ugrađenim nizom unapred definisanih talasnih oblika.

Interfejsi:

• 4x USB host porta, USB uređaj (USBTMC), 1000M LAN (VXI-11 / Telnet / Socket), micro SD kartica, Pass/Fail indikacija, Trigger Out, HDMI, 10 MHz ulaz/izlaz.
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta koristeći web pregledač.
• Podržane SCPI komande za daljinsku kontrolu.
• Podrška za spoljni miš i tastaturu.
