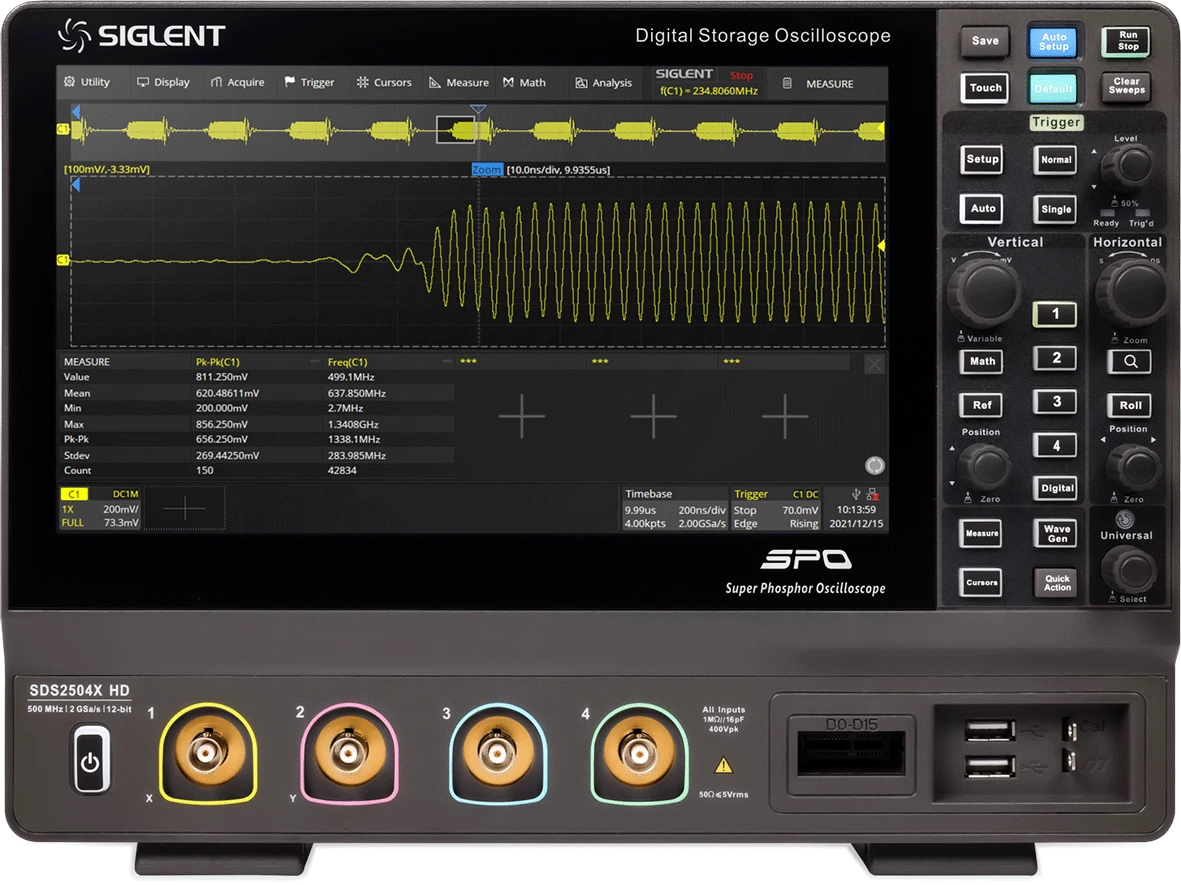

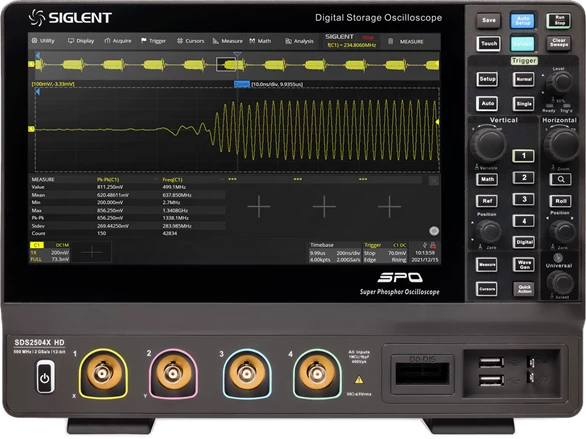

Siglent SDS2000X HD serija

SIGLENT SDS2000X HD serija digitalnih osciloskopa visoke rezolucije zasnovana je na 12-bitnim Analogno-Digitalnim konverterima sa brzinom uzorkovanja do 2 GSa/s 12-bitna visoka rezolucija za precizna merenja

• A/D konverteri brzine do 2 GSa/s
• Ulazi sa nivoom šuma od samo 70 µVrms pri širini pojasa od 500 MHz i preciznošću DC pojačanja od 0,5 %
• 4 analogna kanala sa širinom pojasa do 350 MHz, uz mogućnost nadogradnje na 500 MHz
• SPO tehnologija za vrhunski kvalitet prikaza signala
• Brzina hvatanja talasnih oblika do 100.000 wfm/s u normalnom režimu i do 500.000 wfm/s u sekvencijalnom režimu
• Podrška za prikaz sa 256 nivoa intenziteta i prikaz u režimu temperature boje
• Maksimalna dužina zapisa do 200 miliona tačaka po kanalu
• Napredni digitalni sistem okidanja: Edge (ivica), Slope (nagib), Pulse width (širina impulsa), Window (prozor), Runt, Interval, Dropout (prekid), Pattern (šablon), Video (sa podrškom za HDTV), Qualified, Nth edge, Delay, Setup/Hold time.
• Podrška za okidanje i dekodiranje serijskih magistrala: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester
• Sekvencijalni režim rada (Segmented acquisition) deli maksimalnu dužinu zapisa na do 80.000 segmenata sa minimalnim vremenom neaktivnosti između njih, za precizno hvatanje događaja
• Funkcija istorije talasnih oblika (History) sa kapacitetom do 80.000 frejmova
• Automatska merenja za preko 50 parametara, uz podršku za statistiku, histogram, praćenje trenda, Gating merenje, kao i merenja na matematičkim, istorijskim i referentnim signalima
• Dva matematička traga sa podrškom za FFT do 2 miliona tačaka (2 Mpts), sabiranje, oduzimanje, množenje, deljenje, integraciju, diferenciranje, korenovanje i uređivač formula
• Bogat set funkcija za analizu podataka: pretraga, navigacija, digitalni voltmetar, brojač, histogram talasnih oblika, Bode dijagram i analiza snage
• Hardverski ubrzane funkcije za prosečno merenje (Average) i ERES, kao i visoko brzi Mask Test sa alatom za kreiranje korisničkih maski
• Opcionalno: 16 digitalnih kanala
• Ugrađeni generator talasnih oblika frekvencije 25 MHz
• Veliki 10,1-inčni TFT-LCD ekran rezolucije 1024 x 600 sa kapacitivnim ekranom osetljivim na dodir
• Interfejsi: USB hostovi, USB uređaj (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Ugrađeni web server za daljinsku kontrolu preko LAN porta putem web pregledača
• Podrška za SCPI komande za daljinsko upravljanje
• Mogućnost povezivanja spoljnog miša i tastature
