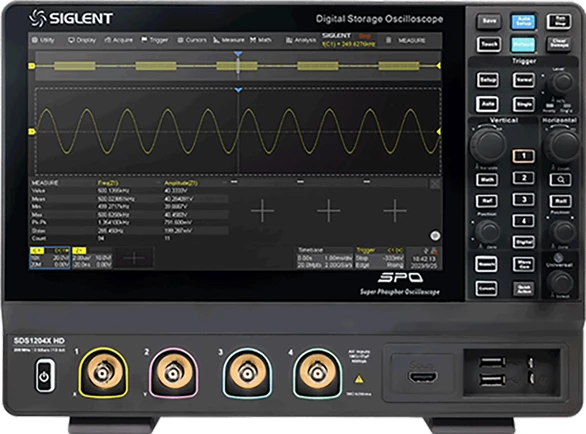

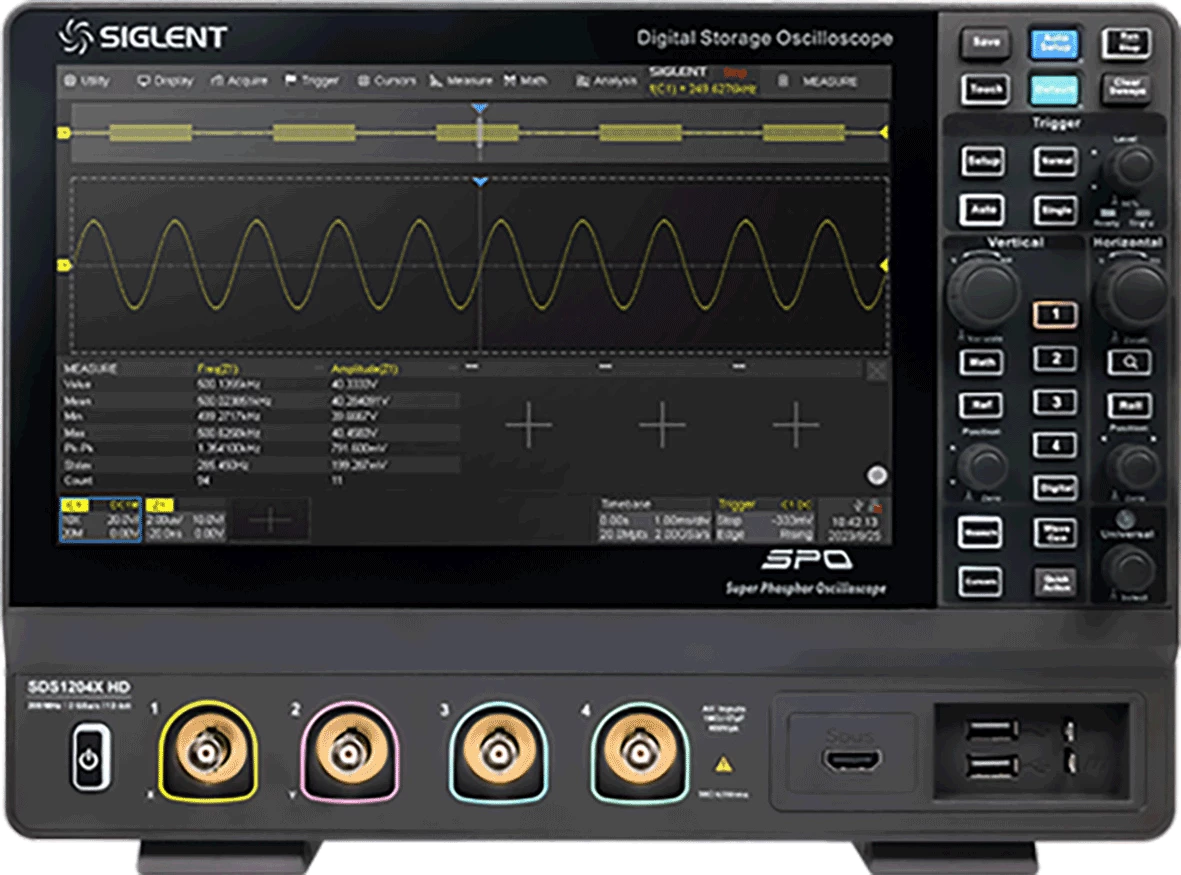

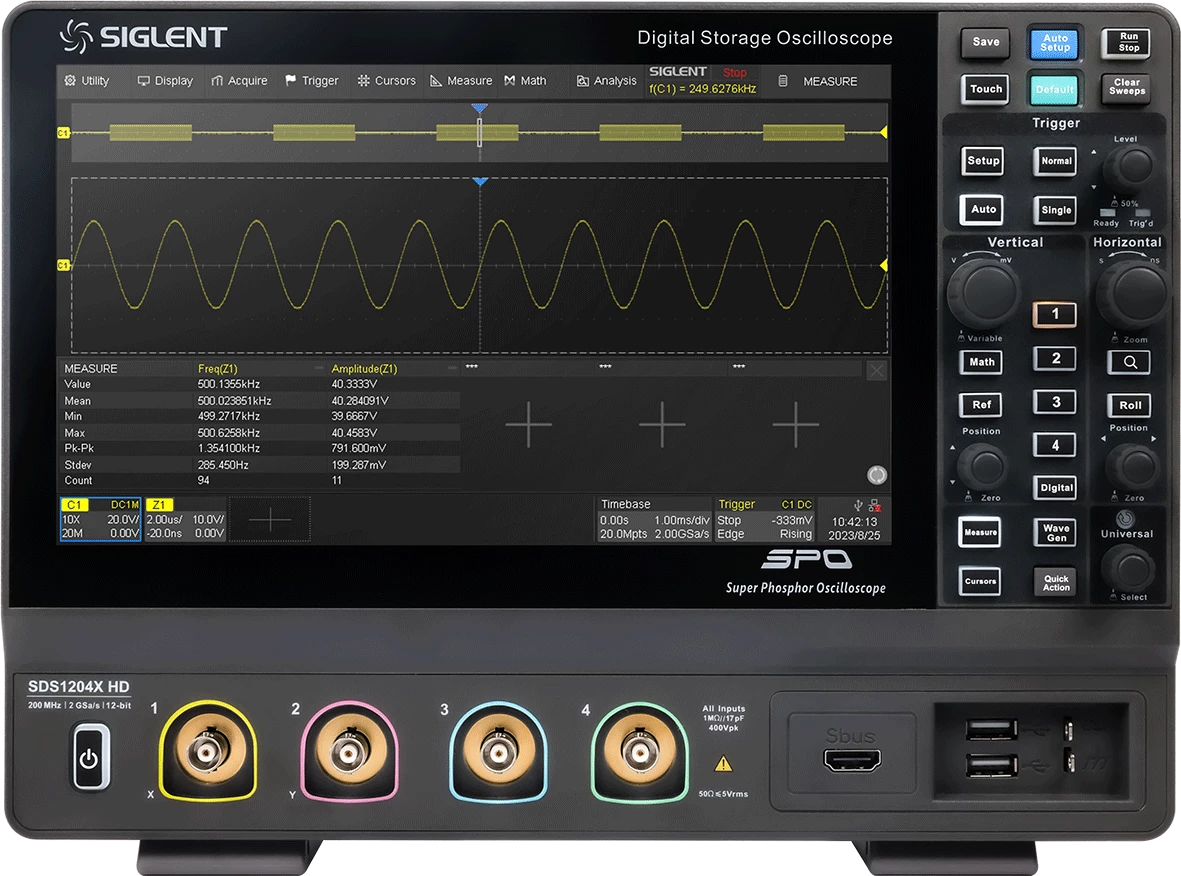

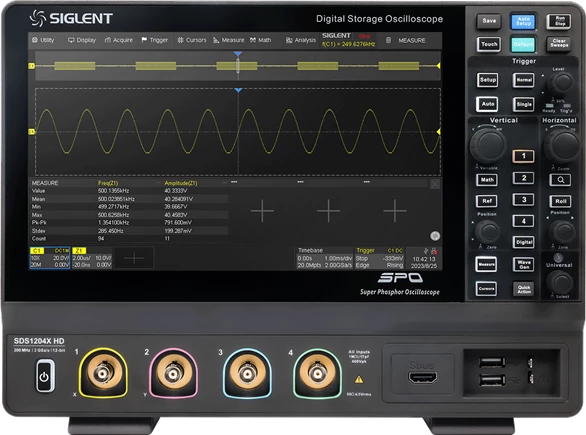

Siglent SDS1000X HD serija

SIGLENT SDS1000X HD serija digitalnih osciloskopa bazirana je na 12-bitnim A/D konverterima sa brzinom uzorkovanja do 2 GSa/s

• 12-bitna visoka rezolucija za precizna merenja
• A/D konverteri sa brzinom uzorkovanja do 2 GSa/s
• Nivo šuma od samo 70 µVrms pri širini pojasa od 200 MHz
• Izbor između 2 ili 4 analogna kanala, sa maksimalnom širinom pojasa do 200 MHz
• SPO tehnologija za vrhunski kvalitet prikaza talasnih oblika
• Brzina osvežavanjatalasnih oblika do 120.000 wfm/s u normalnom režimu i do 500.000 wfm/s u sekvencijalnom režimu
• Podrška za prikaz sa 256 nivoa intenziteta i režim prikaza u boji sa temperaturom boje
• Maksimalna dužina zapisa do 100 miliona tačaka
• Napredni digitalni sistem okidanja: Edge (ivica), Slope (nagib), Pulse width (širina impulsa), Window (prozor), Runt, Interval, Dropout (prekid), Pattern (šablon), Video (sa podrškom za HDTV), Qualified, Nth edge, Delay, Setup/Hold time.
• Podrška za okidanje i dekodiranje serijskih magistrala: I2C, SPI, UART, CAN, LIN, kao i CAN FD i FlexRay (samo dekodiranje)
• Sekvencijalni režim rada (Segmented acquisition) deli maksimalnu dužinu zapisa na do 80.000 segmenata sa minimalnim vremenom neaktivnosti između njih, za precizno hvatanje kvalifikovanih događaja
• Funkcija istorije talasnih oblika (History) sa kapacitetom do 80.000 frejmova
• Automatska merenja za preko 50 parametara, sa podrškom za statistiku, histogram, praćenje trenda, Gating merenje, kao i merenja na matematičkim, istorijskim i referentnim signalima
• Četiri matematička traga sa podrškom za FFT do 2 miliona tačaka (2 Mpts), sabiranje, oduzimanje, množenje, deljenje, integraciju, diferenciranje, korenovanje i uređivač formula
• Bogat set funkcija za analizu podataka: pretraga, navigacija, brojač, Bode dijagram i analiza snage
• Hardverski ubrzana funkcija Mask Test sa alatom za kreiranje korisničkih maski
• Opcionalno: 16 digitalnih kanala
• Opcionalni generator talasnih oblika frekvencije do 25 MHz
• Veliki 10,1-inčni TFT-LCD ekran rezolucije 1024 x 600 sa kapacitivnim ekranom osetljivim na dodir
• Interfejsi: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Ugrađeni web server za daljinsku kontrolu preko LAN porta putem web pregledača
• Podrška za SCPI komande za daljinsku kontrolu
• Mogućnost povezivanja miša i tastature
