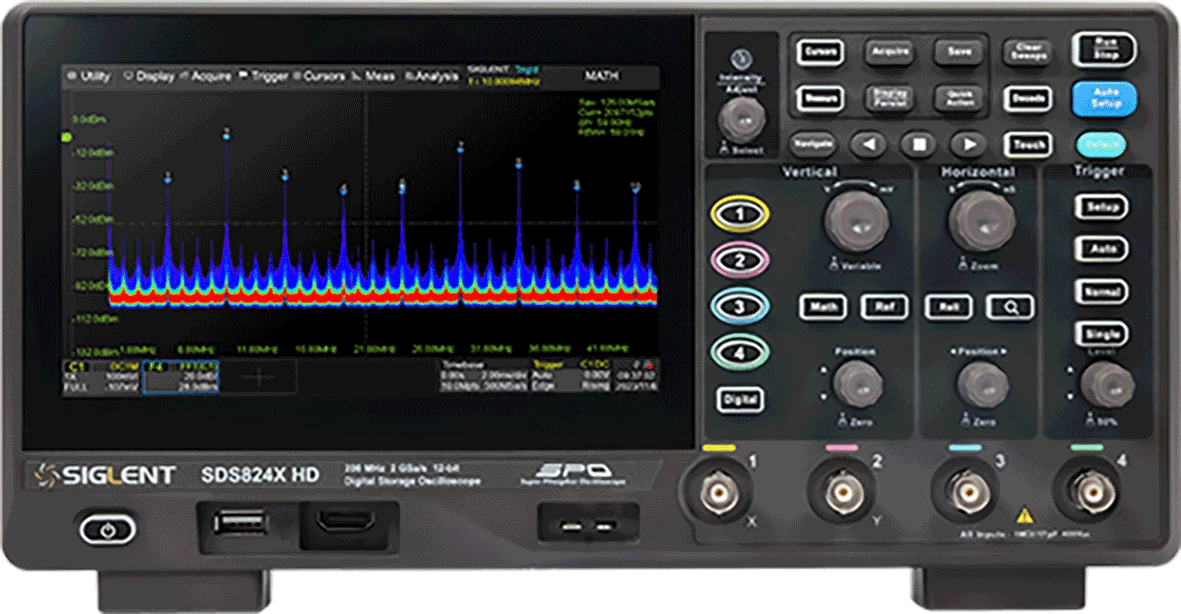

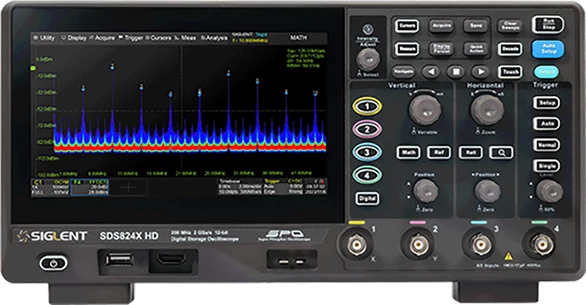

Siglent SDS 800X HD Series

SIGLENT SDS800X HD serija digitalnih osciloskopa zasnovana je na 12-bitnim A/D konvertorima sa brzinom uzorkovanja do 2 GSa/s i ulaznim sklopovima sa izuzetno niskim nivoom šuma.

• 12-bitna visoka rezolucija za precizna merenja

• A/D konvertori brzine do 2 GSa/s

• Ulazni sklopovi sa nivoom šuma od samo 70 µVrms pri širini pojasa od 200 MHz

• Izbor između 2 ili 4 analogna kanala, maksimalne širine pojasa do 200 MHz

• SPO tehnologija za vrhunski prikaz signala

• Brzina hvatanja talasnih oblika do 120.000 wfm/s u normalnom režimu i do 500.000 wfm/s u sekvencijalnom režimu

• Podrška za prikaz sa 256 nivoa intenziteta i prikaz tempereture boje

• Maksimalna dužina zapisa do 100 miliona tačaka

• Napredni digitalni sistem okidanja

• Edge (ivica), Slope (nagib), Pulse width (širina impulsa), Window (prozor), Runt, Interval, Dropout (prekid), Pattern (šablon), Video (sa podrškom za HDTV), Qualified, Nth edge, Delay, Setup/Hold time.

• Podrška za okidanje i dekodiranje serijskih magistrala: I2C, SPI, UART, CAN, LIN

• Sekvencijalni režim rada (Segmented acquisition) deli maksimalnu dužinu zapisa na do 80.000 segmenata sa minimalnim vremenom neaktivnosti između njih, za precizno hvatanje događaja

• Funkcija istorije talasnih oblika (History) sa kapacitetom do 80.000 frejmova

• Automatska merenja za preko 50 parametara, sa podrškom za statistiku, histogram, praćenje trenda, Gating merenje, kao i merenja na matematičkim, istorijskim i referentnim signalima

• Četiri matematička traga sa podrškom za FFT do 2 Mpts, sabiranje, oduzimanje, množenje, deljenje, integraciju, diferenciranje, korenovanje i uređivač formula

• Obimne funkcije analize podataka: pretraga, navigacija, brojač, Bode dijagram i analiza snage

• Hardverski ubrzana funkcija Mask Test sa alatom za kreiranje korisničkih maski

• Opcionalno: 16 digitalnih kanala

• Opcionalni generator talasa frekvencije 25 MHz

• 7-inčni TFT-LCD ekran rezolucije 1024 x 600 sa kapacitivnim ekranom osetljivim na dodir

• Interfejsi: USB hostovi, USB uređaj (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out

• Ugrađeni web server za daljinsku kontrolu preko LAN porta putem web pregledača

• Podrška za SCPI komande za daljinsko upravljanje

• Mogućnost povezivanja spoljnog miša i tastature

• Podrška za NTP (Network Time Protocol) za preciznu sinhronizaciju vremena
