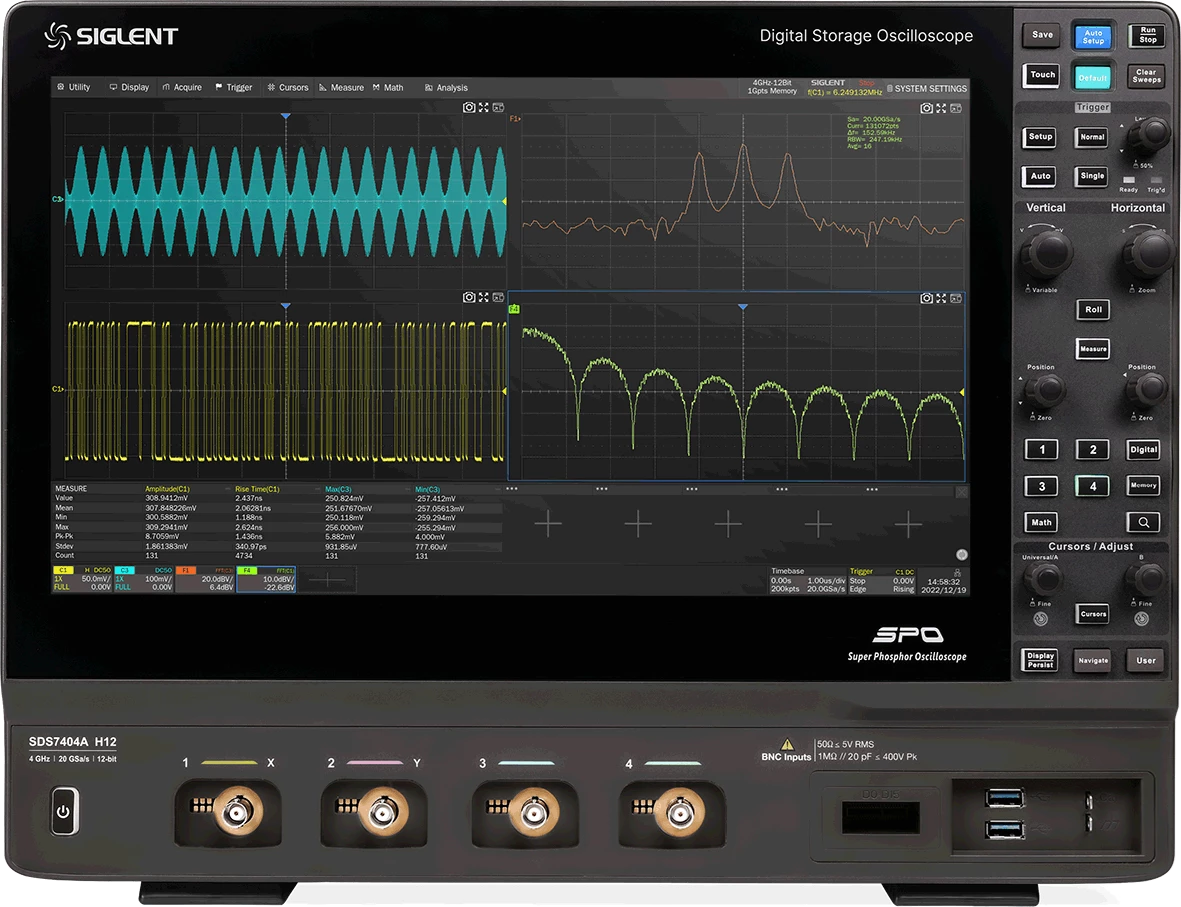

Siglent SDS 7000A serija

• 4 analogna kanala, sa širinom pojasa do 6 GHz i brzinom uzorkovanja do 20 GSa/s.
• 12-bitni ADC (analogno-digitalni konverter).
• Nizak šum: 260 μVrms pri 6 GHz širini pojasa.

SPO tehnologija:

• Brzina osvežavanja talasnih oblika do 1.000.000 wfm/s.
• Podrška za 256 nivoa intenziteta i prikaz u bojama po temperaturi.
• Standardna dužina zapisa 500 miliona tačaka po kanalu, opciono 1 milijarda tačaka po kanalu.
• Digitalni sistem okidanja (trigger).

Inteligentni trigeri:

• Edge (ivica), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (šablon), Qualified, N-ti ivica, Setup/hold, Delay i Video (sa podrškom za HDTV).
• Zone Trigger za pojednostavljenje naprednih okidanja.

Serijski busevi i dekodiranje:

• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 i USB 2.0.

Segmentirano prikupljanje podataka (sekvencijalni režim):

• Maksimalna dužina zapisa podeljena na više segmenata (do 124.000), prema uslovima okidanja koje definiše korisnik, sa vrlo kratkim „mrtvim“ intervalima između segmenata za hvatanje događaja.

Funkcija istorije talasnog oblika:

• Maksimalna snimljena dužina do 124.000 frejmova.

Automatska merenja:

• Više od 50 parametara, sa podrškom za statistiku, histogram, praćenje, trendove, Gating merenja, kao i merenja u režimima matematike, istorije i memorije.

Matematičke funkcije:

• 4 matematičke staze sa podrškom za 32 Mpts FFT, filtere, sabiranje, oduzimanje, množenje, deljenje, integraciju, diferencijaciju, kvadratni koren i druge, uz uređivač formula.

Napredne funkcije analize podataka:

• Pretraga, navigacija, SignalScan, digitalni voltmetar, brojač, histogram talasnog oblika, Bodeov dijagram, analiza snage, analiza oka/jitter-a i test usklađenosti (Compliance Test).
• Hardverski ubrzane funkcije proseka (Average) i Hi-Res rezolucije.
• Hardverski test maske visokih brzina sa uređivačem maski za pravljenje korisnički definisanih maski.
• 16 digitalnih kanala.
• Ugrađeni generator talasnih oblika od 50 MHz.

Ekran i interfejs:

• Veliki 15,6” HD TFT-LCD ekran rezolucije 1920 x 1080.
• Kapacitivni ekran osetljiv na dodir sa podrškom za višedodirne geste.
• Interfejsi uključuju: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 uređaj, 2x 1000M LAN, DVI-D, DisplayPort 1.2, HDMI 1.4, audio, eksterni trigger ulaz, pomoćni izlaz (Pass/Fail, Trigger Out), 10 MHz ulaz i izlaz.
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta koristeći web pregledač.
• Podrška za SCPI komande za daljinsku kontrolu.
• Podržani eksterni miš i tastatura.
