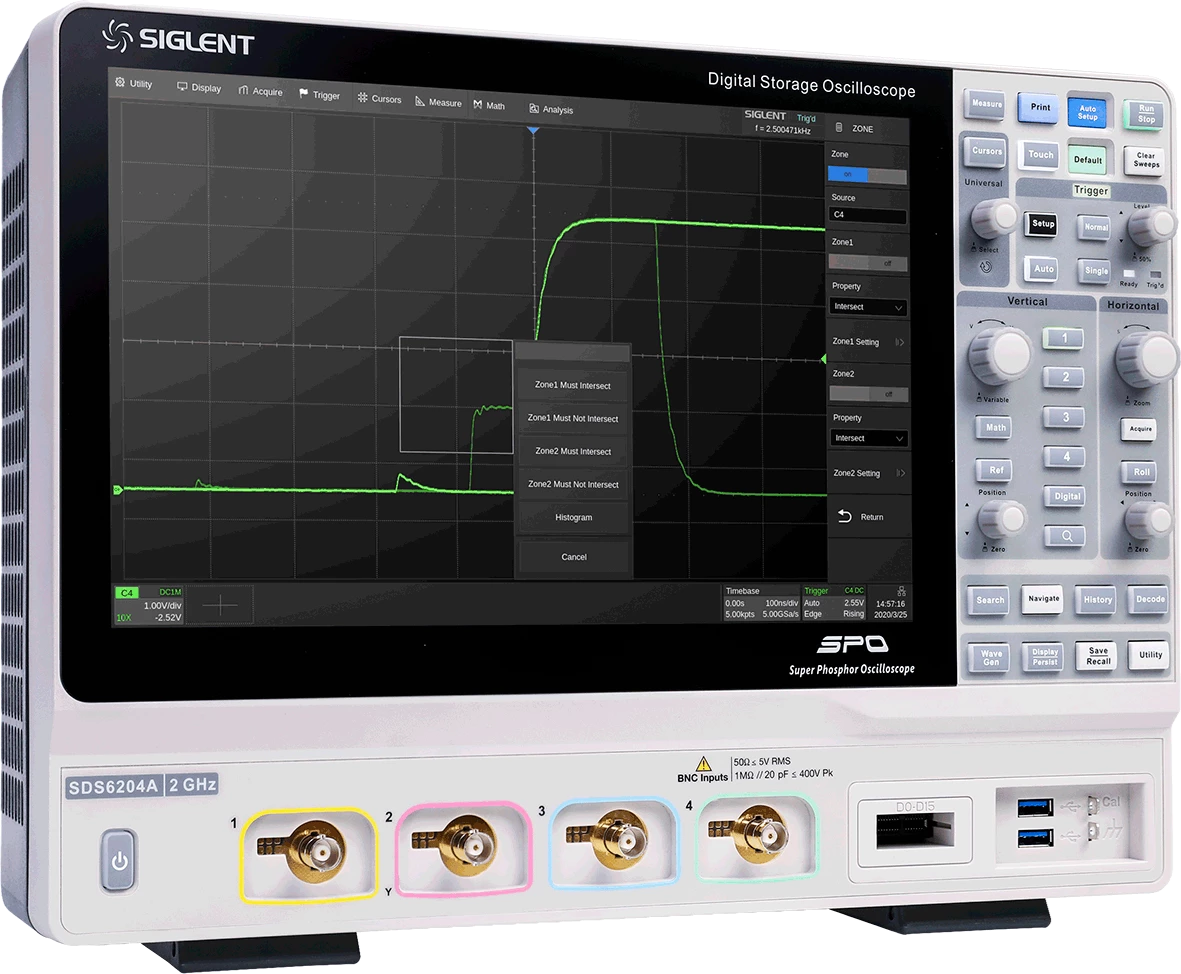

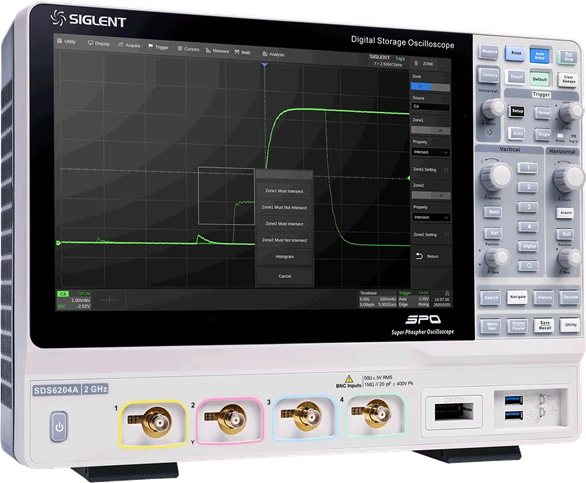

Siglent SDS 6000A serija

• 4 analogna kanala, sa širinom pojasa do 2 GHz i brzinom uzorkovanja od 5 GSa/s (10 GSa/s ESR) po kanalu.
• Nizak šum
• Podesiva vertikalna skala od 0,5 mV/div do 10 V/div.

 SPO tehnologija:

• Brzina osvežavanja talasnih oblika do 170.000 wfm/s u normalnom režimu i do 750.000 wfm/s u sekvencijalnom režimu.
• Podrška za 256 nivoa intenziteta i prikaz u bojama po temperaturi.
• Ukupna dužina zapisa do 500 miliona tačaka (Mpts) za sva 4 kanala zajedno.
• Digitalni sistem okidanja (trigger).

 Inteligentni trigeri:

• Edge (ivica), Slope (nagib), Pulse (impuls), Window (prozor), Runt, Interval, Dropout, Pattern (šablon), Qualified, N-ti ivica, Setup/hold, Delay i Video (sa podrškom za HDTV).
• Zone Trigger olakšava korišćenje naprednih okidanja.

Serijska okidanja i dekodiranje:

• Podržani protokoli: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester.

Segmentirano prikupljanje podataka (sekvencijalni režim):

• Maksimalna dužina zapisa podeljena na segmente (do 80.000), prema korisnički definisanim uslovima okidanja, sa vrlo kratkim pauzama između segmenata za hvatanje događaja.

Funkcija istorije talasnog oblika:

• Maksimalna snimljena dužina do 80.000 frejmova.

Automatska merenja:

• Više od 50 parametara, sa podrškom za statistiku, histogram, praćenje, trendove, Gating merenja, kao i merenja u režimima matematike, istorije i referenci.

Matematičke funkcije:

• 4 matematičke staze sa podrškom za 8 Mpts FFT, sabiranje, oduzimanje, množenje, deljenje, integraciju, diferencijaciju, kvadratni koren i druge, uz uređivač formula.

Napredne funkcije analize podataka:

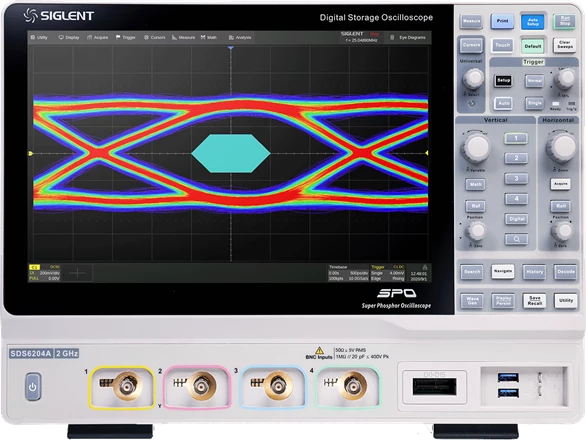

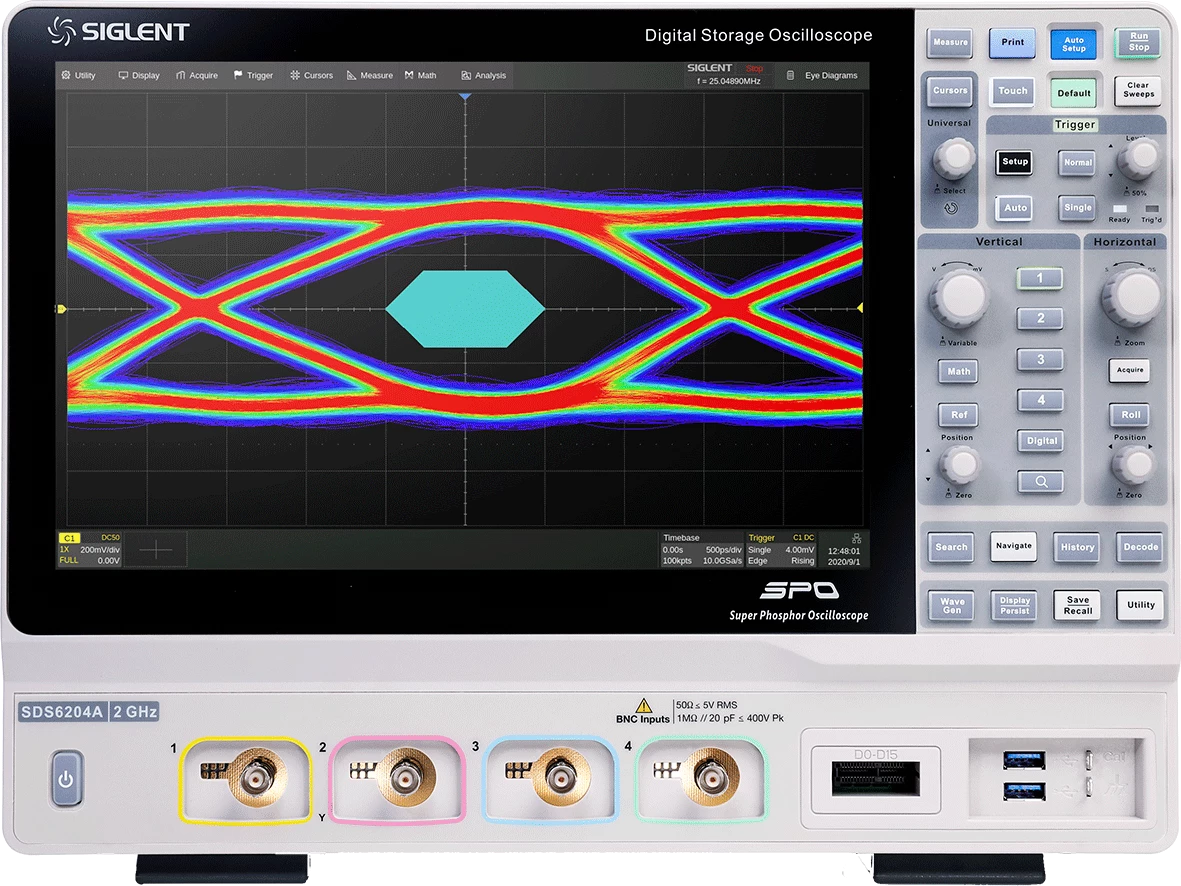

• Pretraga, navigacija, digitalni voltmetar, brojač, histogram talasnog oblika, Bodeov dijagram, analiza snage, i analiza oka/jitter-a.
• Hardverski ubrzana funkcija proseka (Average) i Hi-Res rezolucija.
• Hardverski test maske visokih brzina sa uređivačem maski za kreiranje korisnički definisanih maski.
• Opcionalno 16 digitalnih kanala.
• Generator funkcija i proizvoljnih talasnih oblika do 25 MHz, sa više ugrađenih unapred definisanih talasnih oblika.

Ekran i interfejs:

• Veliki 12,1” TFT-LCD ekran rezolucije 1280 x 800.
• Kapacitivni ekran osetljiv na dodir sa podrškom za višedodirne geste.
• Interfejsi uključuju: USB Host, USB uređaj (USBTMC), LAN (VXI-11 / Telnet / Socket), micro SD karticu, Pass/Fail indikator, Trigger Out i HDMI.
• Ugrađeni web server omogućava daljinsku kontrolu preko LAN porta putem web pregledača.
• Podrška za SCPI komande za daljinsku kontrolu.
• Podrška za spoljni miš i tastaturu.
