- Dijagram P-V se generiše dok se toplotni motor vodi kroz ciklus. Sa ovog dijagrama, meri se toplota dodata gasu i rad obavljen od strane motora kako bi se odredila efikasnost motora. Stvarna efikasnost se upoređuje sa teorijskim maksimalnim efikasnošću.

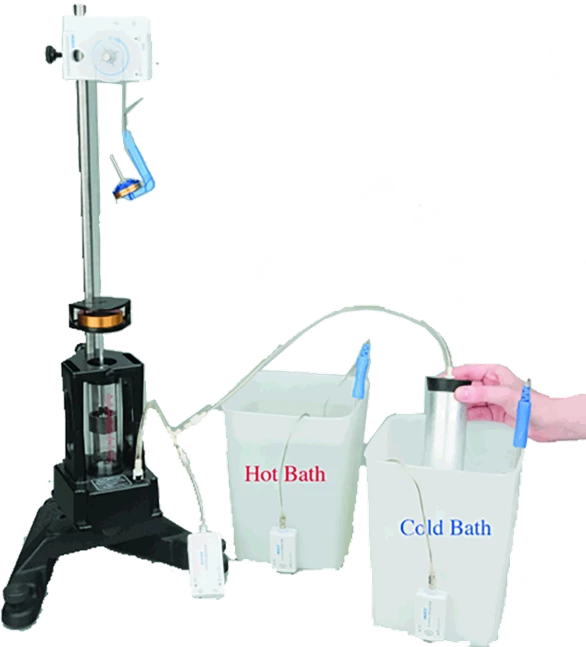

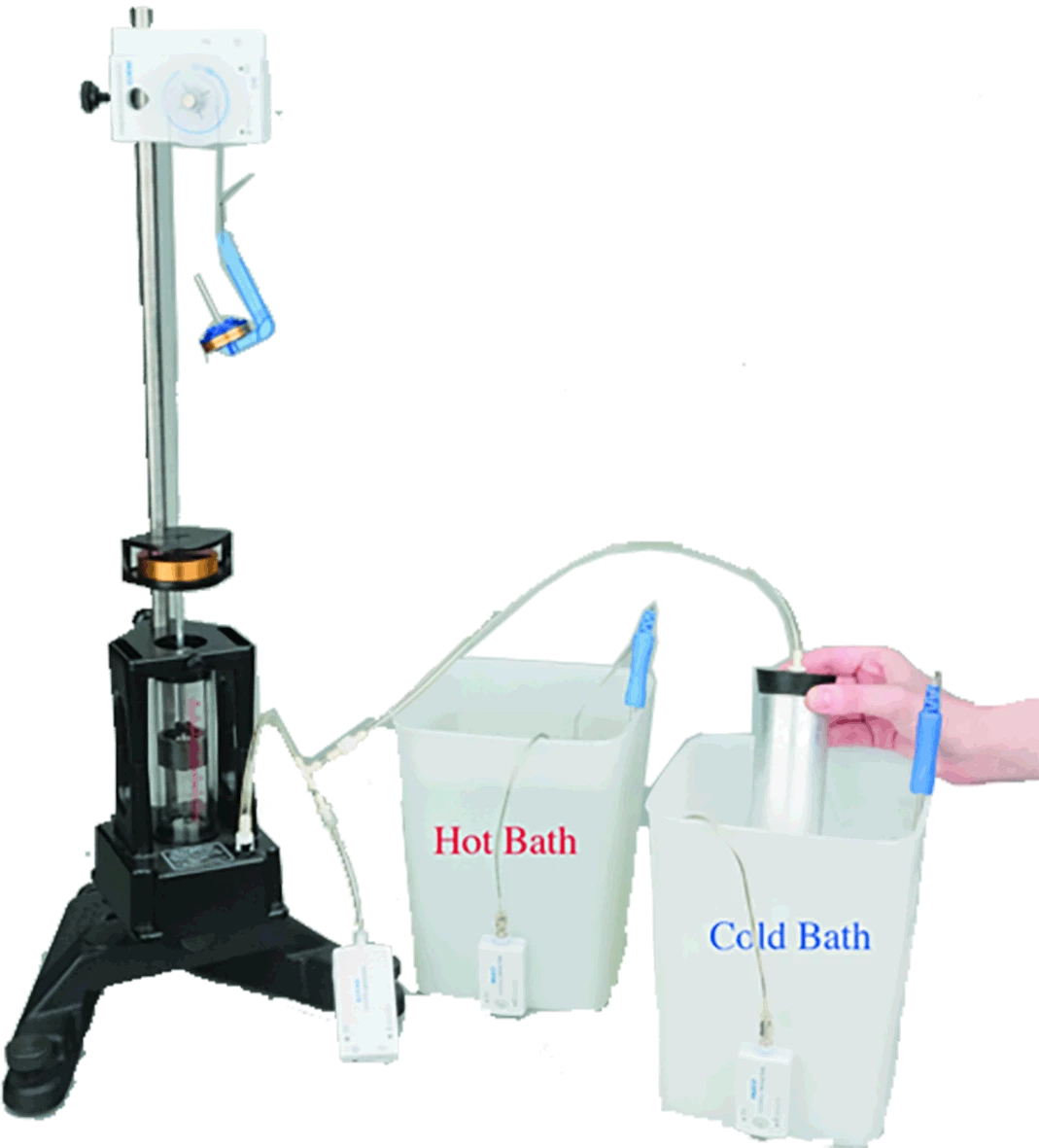

- Toplotni motor sastoji se od vazduha unutar cilindra koji se širi kada se priložena konzerva uroni u vruću vodu. Šireći vazduh gura klip i obavlja rad podižući težinu. Ciklus toplotnog motora se završava uranjanjem konzerve u hladnu vodu, što vraća pritisak i volumen vazduha na početne vrednosti.
- Ciklus se izvodi na sledeći način:
- Sa konzervom u hladnom kupatilu, postavi se masa od 200 g na platformu.
- Konzerva se premešta iz hladne kade u vrelu kadu.
- Masa od 200 g se uklanja sa platforme.
- Konzerva se premešta iz vrele kade u hladnu kadu.
- Promena pritiska se meri pomoću bežičnog senzora za pritisak. Promena visine klipa se meri pomoću niza koji je pričvršćen preko rolni bežičnog rotacijskog senzora pokreta. Promena volumena se računa množenjem promene visine klipa sa poprečnim presekom klipa.
- PASCO prednost: Ovaj radni toplotni motor pokazuje kako se razlika u temperaturi može koristiti za obavljanje rada. Svaki deo ciklusa je lako prepoznatljiv, a stvarna efikasnost, kao i maksimalna moguća efikasnost, mogu se lako odrediti.
Tekst je mašinski preveden.
- set EX-5630
- 1x Aparatura za toplotni motor i gasne zakone (TD-8572A)
- 1x Bežični rotacioni senzor pokreta (PS-3220)
- 1x Bežični senzor pritiska (PS-3203)
- 2x Bežični senzor temperature Link (PS-3222)
- 2x PASPORT termosonda od nerdajuceg čelika (PS-2153)
- 1x Velika baza šipke (ME-8735)
- 1x Šipka od nerdajuceg čelika, 90 cm (ME-8738)
- 1x Set težine i vešalice (ME-8979)
- 1x 3-Litarska plastična kada (paket od 2) (ME-7559)
Tekst je mašinski preveden.
Naziv: EX-5630
Proizvođač: N/A
Uvoznik: Micom TM International d.o.o., Srbija
Zemlja porijekla: N/A
