- Indukovani napon se stvara u zavojnici koja se kreće kroz magnetno polje. Ispitani su Faradejev zakon i Lencovo pravilo, a energija koja se rasipa u otporniku opterećenja se poređuje sa gubitkom energije zavojničkog klatna.

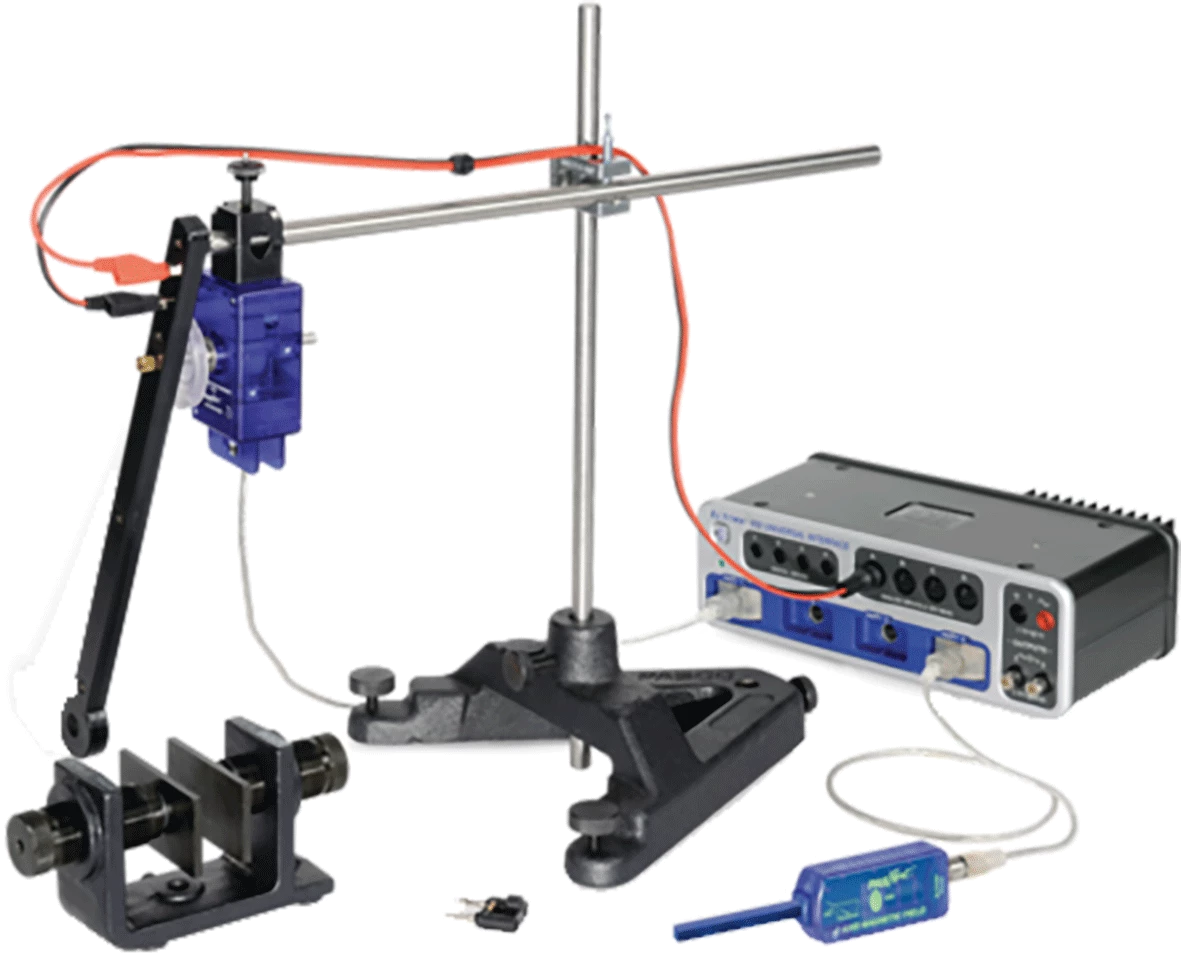

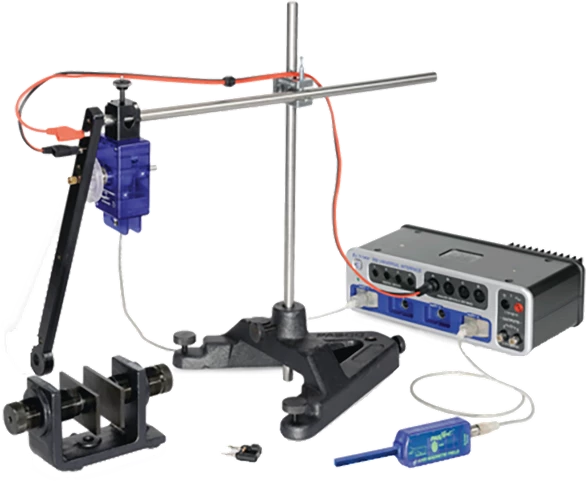

- Čvrsto klatno sa zavojnicom na svom kraju se kreće kroz konjski magnet. Rezistivno opterećenje je povezano preko zavojnice i indukovani napon se registruje korišćenjem senzora za napon. Ugao se meri sa senzorom za rotacioni pokret, koji takođe deluje kao osovina za klatno. Indukovani napon se iscrtava u odnosu na vreme i ugao. Snaga koja se rasipa u otporniku se izračunava iz napona i energija pretvorena u termalnu energiju se određuje pronalaskom površine ispod krive Snaga naspram Vreme. Ova energija se poređuje sa gubitkom energije određenim iz amplitude i brzine klatna.
- Faradejev zakon se koristi za procenu magnetnog polja magneta iz maksimalnog indukovanog napona. Takođe, smer indukovanog napona dok zavojnica ulazi i izlazi iz magnetnog polja se ispituje i analizira upotrebom Lencovog pravila.
- PASCO prednost: PASCO Capstone™ izračunava energiju i snagu koristeći podatke o naponu i uglu. Indukovani napon i izračunavanja se iscrtavaju u realnom vremenu dok se zavojnica kreće kroz magnet.
Tekst je mašinski preveden.
- set EX-5541A
- 1x Indukciona šipka (EM-8099)
- 1x Velika baza šipke (ME-8735)
- 2x Šipka od nerdjajućeg čelika, 45 cm (ME-8736)
- 1x Višestruka stezaljka (ME-9507)
- 1x Senzor napona (nezaštićen) (UI-5100)
- 1x PASPORT Senzor magnetnog polja na 2 ose (PS-2162)
- 1x PASPORT Senzor rotacionog kretanja (PS-2120A)
- 1x Magnet promenljivog jaza (EM-8618)
Tekst je mašinski preveden.
Naziv: EX-5541A
Proizvođač: N/A
Uvoznik: Micom TM International d.o.o., Srbija
Zemlja porijekla: N/A
