- P-V dijagram se generiše dok se toplotni motor vodi kroz ciklus. Iz ovog dijagrama, meri se toplota dodata gasu i rad koji motor obavlja da bi se odredila efikasnost motora. Ova stvarna efikasnost se upoređuje sa teoretskom maksimalnom efikasnošću.

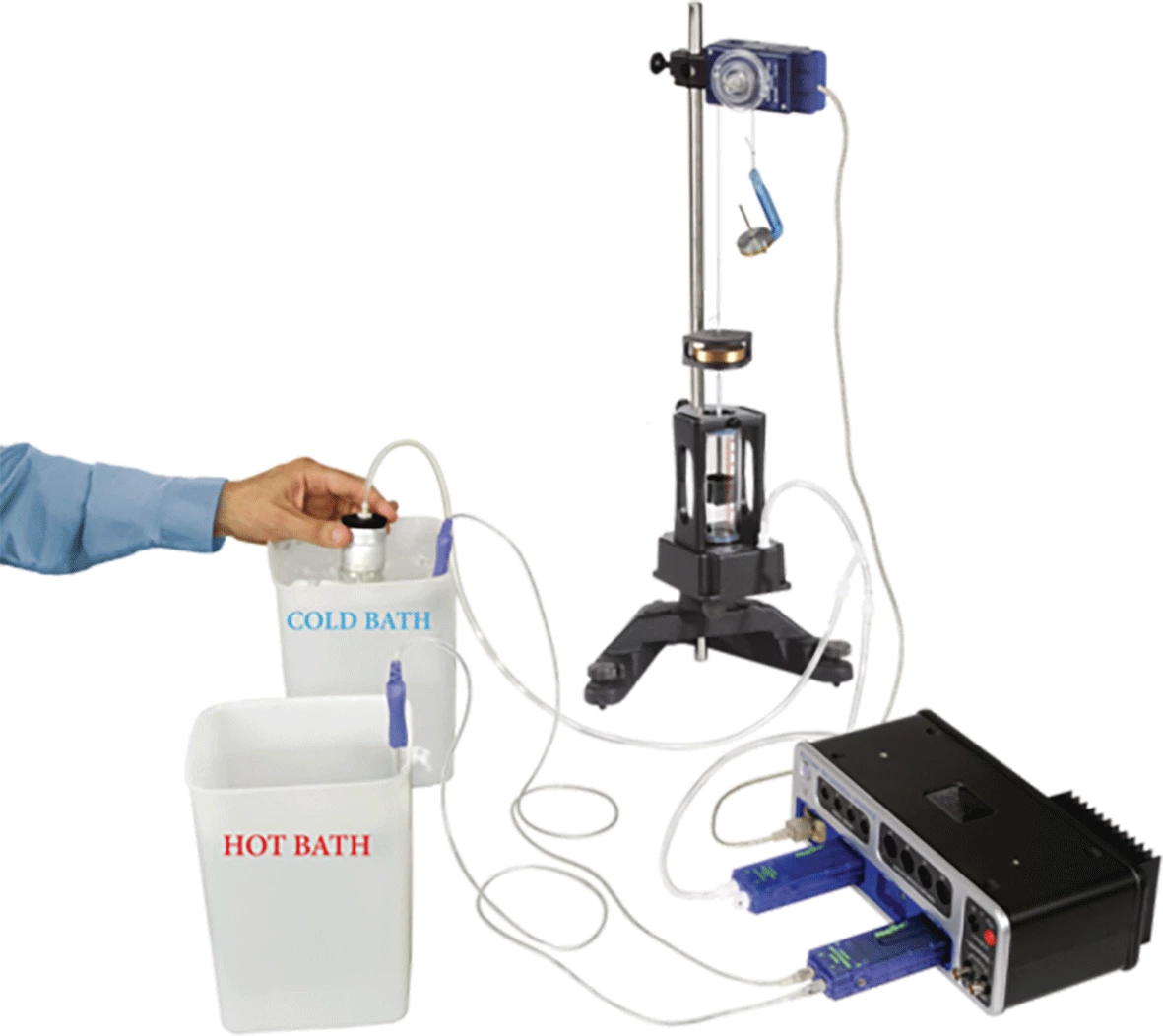

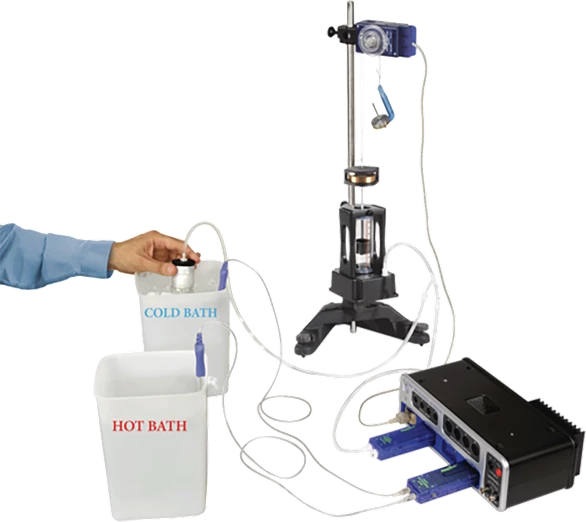

- Toplotni motor se sastoji od vazduha unutar cilindra koji se širi kada je priključena limenka uronjena u vruću vodu. Šireći vazduh gura klip i obavlja rad podižući težinu. Ciklus toplotnog motora se završava uranjanjem limenke u hladnu vodu, što vraća pritisak i zapreminu vazduha na početne vrednosti.
- Ciklus se izvodi na sledeći način:
- Sa limenkom u hladnoj kupki, na platformu se postavlja masa od 200 g.
- Limenka se premešta iz hladne kupke u vruću kupku.
- Masa od 200 g se uklanja sa platforme.
- Limenka se premešta iz vruće kupke u hladnu kupku.
- Promena pritiska se meri pomoću senzora za niski pritisak. Promena visine klipa se meri pomoću pričvršćenog konca preko kaiša rotacionog senzora pokreta. Promena zapremine se izračunava množenjem promene u visini klipa sa poprečnim presekom klipa.
- PASCO prednost: Ovaj radni toplotni motor pokazuje kako se razlika u temperaturi može koristiti za rad. Svaki deo ciklusa je lako prepoznatljiv, a stvarna efikasnost kao i maksimalna moguća efikasnost se lako može odrediti.
Tekst je mašinski preveden.
- set EX-5530B
- 1x Aparat za toplotni motor i zakon o gasovima (TD-8572A)
- 1x Velika osnova za šipku (ME-8735)
- 1x Set za masu i vešalicu (ME-8979)
- 2x Plastična kada od 3 litra (2 komada) (ME-7559)
- 1x Konac
- 1x Šipka od nerđajućeg čelika, 90 cm (ME-8738)
- 1x PASPORT senzor za rotaciono kretanje (PS-2120A)
- 1x PASPORT senzor za četvorostruke temperature (PS-2143)
- 1x PASPORT senzor za dvostruki pritisak (PS-2181)
Tekst je mašinski preveden.
Naziv: EX-5530B
Proizvođač: N/A
Uvoznik: Micom TM International d.o.o., Srbija
Zemlja porijekla: N/A
