- Haotično ponašanje pokretanog nelinearnog klatna se istražuje crtanjem njegovog kretanja u faznom prostoru i pravljenjem Poincare-ovog dijagrama. Ovi dijagrami se upoređuju sa kretanjem klatna kada nije haotično.

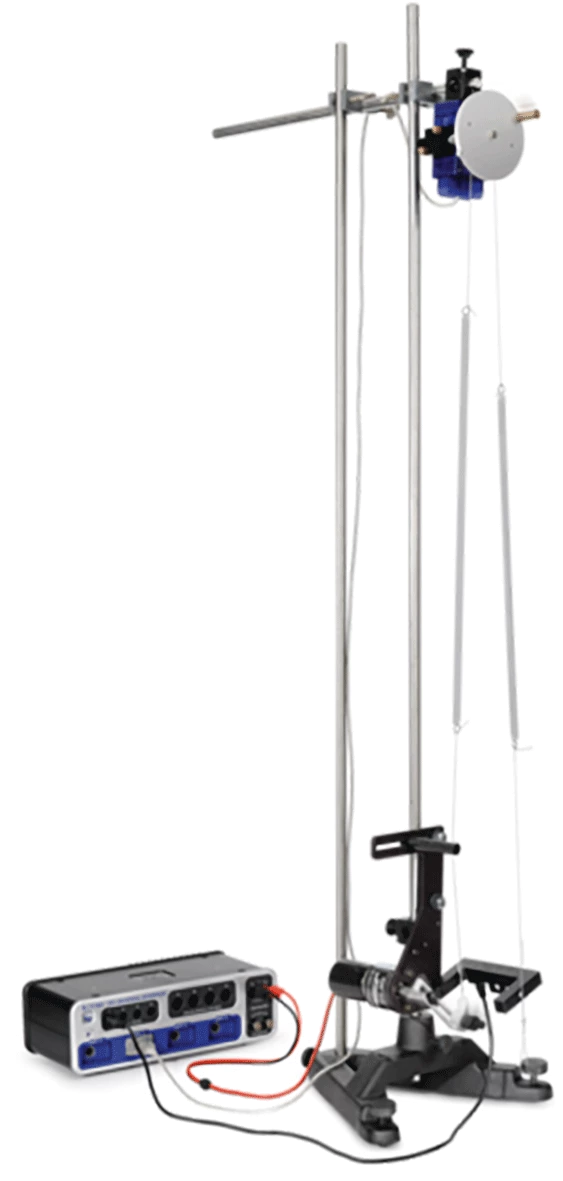

- Oscilator se sastoji od aluminijumskog diska povezanog sa dve opruge. Tačkasta masa na rubu aluminijumskog diska čini oscilator nelinearnim. Frekvencija sinusoidnog pokretača se može varirati kako bi se istražio prelazak od predvidljivog kretanja do haotičnog kretanja. Magnetsko prigušivanje se može prilagoditi da bi se promenio karakter haotičnog kretanja. Ugao položaja i brzina diska se beleže kao funkcija vremena koristeći senzor za rotaciono kretanje. Realno-vremenski fazni dijagram se pravi crtanjem ugla brzine u odnosu na ugao pomeranja oscilacije.
- Poincareov dijagram se takođe crta u realnom vremenu i preklapa sa faznim dijagramom. To se postiže beležeći tačku na faznom dijagramu jednom u svakom ciklusu pokretačke ruke dok pokretačka ruka blokira fotokapiju.
- PASCO prednost: PASCO Capstone može da nacrta kretanje u faznom prostoru i preklapa Poincareov dijagram u realnom vremenu, pokazujući studentima kako kretanje u faznom prostoru odgovara stvarnom kretanju oscilatora.
Tekst je mašinski preveden.
- set EX-5520A
- 1x Velika osnovna šipka (ME-8735)
- 2x Šipka od nerđajućeg čelika, 120 cm (ME-8741)
- 1x Šipka od nerđajućeg čelika, 45 cm (ME-8736)
- 2x Višestruka stezaljka (ME-9507)
- 1x Dodatak za haos/pokretne harmonike (CI-6689A)
- 1x Mehanički oscilator/vozač (ME-8750)
- 1x PASPORT senzor za rotaciono kretanje (PS-2120A)
- 1x Fotogate glava (ME-9498A)
Tekst je mašinski preveden.
Naziv: EX-5523A
Proizvođač: N/A
Uvoznik: Micom TM International d.o.o., Srbija
Zemlja porijekla: N/A
