Stvaranje posvećenog modula za višetačno merenje struje sa
DAQ-9600 sistemom
Tačno i efikasno merenje struje je ključni zahtev u mnogim testiranjima, razvoju i nadzornim aplikacijama - posebno u energetskoj elektronici, testiranju baterija i automatizovanoj validaciji sistema. GW Instek DAQ-9600 sistem za prikupljanje podataka nudi modularnu platformu dizajniranu za fleksibilnost i performanse. Pruža niz ugrađenih modula koji podržavaju napone, struju, matrično prebacivanje i digitalne ulazno/izlazne funkcije.
Od posebnog su interesa za merenje struje DAQ-901 i DAQ-909 moduli, koji uključuju ugrađene kanale za merenje struje. Ovi moduli smanjuju složenost sistema, povećavaju tačnost i omogućavaju jednostavniju konfiguraciju za aplikacije koje zahtevaju višetačno prikupljanje podataka o struji.
Dostupni moduli i mogućnosti merenja

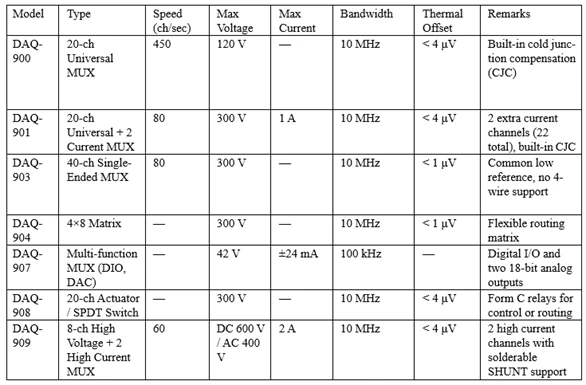

DAQ-9600 sistem podržava sedam modularnih kartica koje se mogu instalirati u glavni okvir. Svaki modul nudi specifične mogućnosti kako bi se prilagodio širokom spektru tipova signala i potreba za merenjem. Sledeća tabela ističe ključne električne karakteristike i funkcionalnosti svakog modula, posebno one vezane za merenje struje:
Konvencionalna metoda vs. Integrisano rešenje
Kada su potrebna višestruka merenja struje, konvencionalna metoda podrazumeva postavljanje preciznih SHUNT otpornika u seriji sa tačkama merenja. Struja se zatim indirektno meri hvatanjem pada napona preko SHUNT-a, pomoću Ohmovog zakona (I = V/R). Iako funkcionalna, ova metoda pati od varijabilnosti uvedene mehaničkim konekcijama - poput zategnutosti ili starenja terminalnih vijaka - što može uzrokovati nesaglasnosti otpora kontakta i, posledično, netačnosti u merenju.
DAQ-909 (8-kanalni visokonaponski + 2-kanalni visokokurentni multiplekser) modul nudi integrisano i pouzdanije rešenje. Uključuje posvećene lemilice za direktno montiranje SHUNT otpornika. Ovaj dizajn eliminiše mehaničku varijabilnost uklanjanjem potrebe za terminalnim vijcima. Lemljeni spojevi nude poboljšanu termalnu i električnu stabilnost, što rezultira konzistentnijim merenjima struje.
Podržavajući merenja visoke struje i visokog napona, DAQ-909 se transformiše u robustno, posvećeno rešenje za merenje struje, posebno pogodno za testna okruženja visoke gustine.
Preporučene vrednosti SHUNT-a
Da bi se obezbedila optimalna rezolucija i minimalni pad napona preko SHUNT-a, odgovarajuće vrednosti otpornika treba izabrati na osnovu očekivanog opsega struje:
- 1 Ω: Preporučuje se za merenje malih struja u opsegu miliampera (mA). Pruža veći naponski signal za bolju rezoluciju.
- 0.1 Ω: Preporučuje se za merenje struja u opsegu ampera (A), do 2 A. Balansira između gubitka snage i pada napona.
Konfiguracija softvera: DAQ-Data Logger

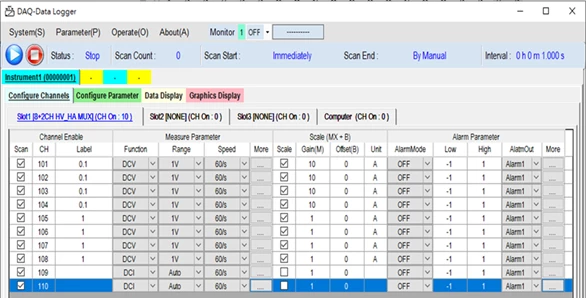

DAQ-Data Logger softver olakšava merenje, logovanje i analizu napona i struje u realnom vremenu. Za merenja struje koristeći SHUNT otpornike, softver bi trebao biti konfigurisan ovako:
1. **Postavite mod merenja na DCV**
Izaberite 'DC Voltage' mod za merenje pada napona preko SHUNT otpornika zalemljenog na DAQ-909.
2. **Omogući linearnu konverziju (MX+B) **
Koristite ugrađenu linearnu skaliranje funkciju za konverziju napona u struju:
- **M = 1/R**, gde je R vrednost SHUNT-a
- **B = 0** (nema pomeranja)
Primer: Za 0.1 Ω SHUNT, postavite M = 10. Formula postaje:
'Struja (A) = 10 × Napon (V)

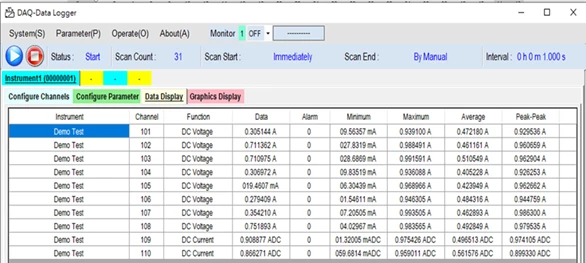

Ovaj pristup omogućava inženjerima da tumače vrednosti struje direktno unutar softverskog interfejsa, omogućavajući nadzor u realnom vremenu i beleženje podataka u amperima.
DAQ-9600 platforma, u kombinaciji sa DAQ-909 modulom, pruža sveobuhvatnu i pouzdanu osnovu za aplikacije za višetačno merenje struje. Dostupnost integrisanih kanala sa visokom strujom sa podrškom za lemljenje SHUNT-a uklanja česte izvore grešaka i povećava čvrstinu sistema.
Ova konfiguracija je posebno povoljna u aplikacijama koje uključuju nadzor snage, procenu energetske efikasnosti, karakterizaciju električnog opterećenja i automatizovana testna okruženja. Uz intuitivan DAQ-Data Logger softver, korisnici imaju koristi od visokorezolutne akvizicije podataka, pojednostavljene konfiguracije i direktnih očitanja struje - što pojednostavljuje kako postavljanje tako i analizu u zahtevnim laboratorijskim ili proizvodnim uslovima testiranja.
